濾波器是由電容、電感和電阻組成的濾波電路。濾波器可以對電源線中特定頻率的頻點或該頻點以外的頻率進行有效濾除，得到一個特定頻率的電源信號，或消除一個特定頻率后的電源信號。
UU10.5濾波器是一種選頻裝置，可以使信號中特定的頻率成分通過，而極大地衰減其他頻率成分。利用UU10.5濾波器的這種選頻作用，可以濾除干擾噪聲或進行頻譜分析。
換句話說，UU10.5濾波器可以使信號中特定的頻率成分通過，而極大地衰減或抑制其他頻率成分的裝置或系統.
濾波是信號處理中的一個重要概念，在直流穩壓電源中濾波電路的作用是盡可能減小脈動的直流電壓中的交流成分，保留其直流成分，使輸出電壓紋波系數降低，波形變得比較平滑。
按所處理的信號分為模擬濾波器和數字濾波器兩種。
按所通過信號的頻段分為低通、高通、帶通、帶阻和全通濾波器五種。
低通濾波器：它允許信號中的低頻或直流分量通過，抑制高頻分量或干擾和噪聲；
高通濾波器：它允許信號中的高頻分量通過，抑制低頻或直流分量；
帶通濾波器：它允許一定頻段的信號通過，抑制低于或高于該頻段的信號、干擾和噪聲；
帶阻濾波器：它抑制一定頻段內的信號，允許該頻段以外的信號通過，又稱為陷波濾波器。
全通濾波器：全通濾波器是指在全頻帶范圍內，信號的幅值不會改變，也就是全頻帶內幅值增益恒等于1。

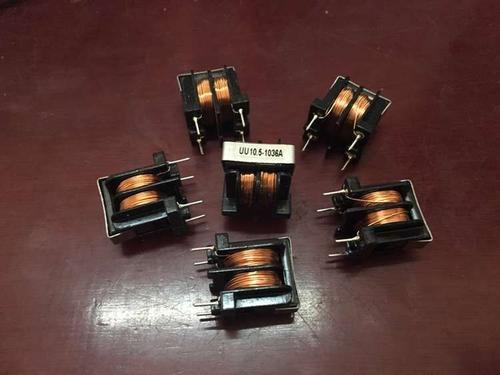

UU10.5濾波器特性
1、變壓器磁芯采用目前[敏感詞]的PC40、PC44材質，磁損小，工作頻率范圍寬，可達20-500KHZ；
2、變壓器骨架中柱為方形，繞組與磁芯之間的耦合會差些，變壓器本身輸出效率不高，但成本有優勢
3、適用于反激拓結構，主要用于中小功率的輸出
4、可用來設計變壓器，也可以用來制作電感
5、同樣可以做到符合安規要求
6、安裝方式多樣化，可選立式，臥式
7、比較適合較少輸出方式設計
