共模電感由一組數量相同但繞組方向相反的線圈組成。當共模電流流過時，磁環中的磁通量相互重疊，因此有相當大的電感量，可以抑制共模電流。當差模電流流過時，磁環中的磁通量相互抵消，所以幾乎沒有電感，所以差模電流不會衰減。這是共模電感的基本原理。

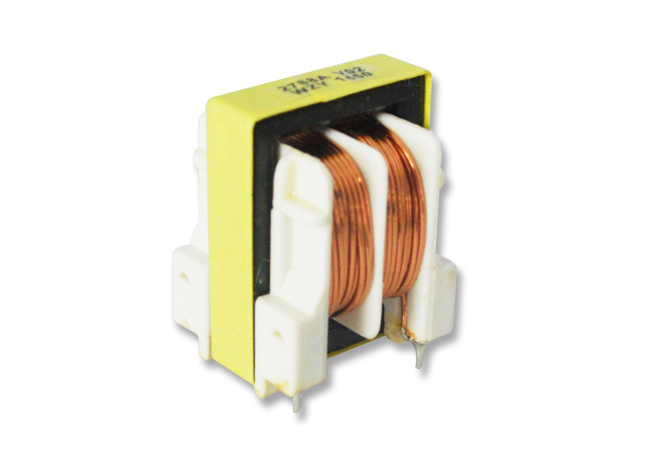

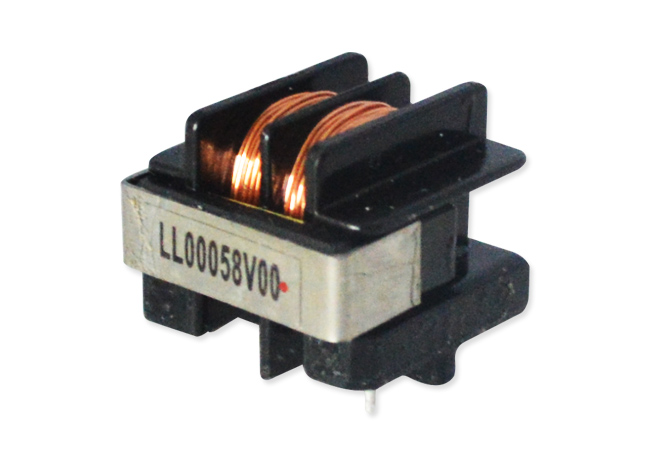

共模電感器有插件和芯片，也有集成成型，根據實際電路選擇，插件安裝只能是芯片。阻抗特性這是需要考慮的主要因素。一般來講，在選擇要濾波的頻段時，應特別注意共模電感的規格，主要是阻抗頻率曲線。一般說，共模阻抗越大越好。漏感就像兩個豌豆一樣，導致共模電感器的繞組相同，從而產生漏磁，從而產生所謂的漏感。需要考慮差模阻抗對信號，特別是高速信號的影響，但漏感有時不同或不好。增加差模電感可以節省成本。因此，我們看到更多的EMI濾波器如下，這里是二次EMI濾波器。成本、品牌等也將成為選擇共模電感的重要因素。
